洛源伺服在調色機上的應用
查看更多
一、引言
伴隨著中國逐步邁入工業 4.0 時代，曾經一些被進口產品壟斷的設備開始慢慢轉入國產化。曾幾何時，整個調色機高端市場都被各種國際大品牌所壟斷，而如今國內廠家生產技術日益成熟，正逐步取代國外的廠家占據主流市場，而洛源伺服則給了國內廠家敢于和國外高端裝備制造商叫板的底氣。
二、設備簡介

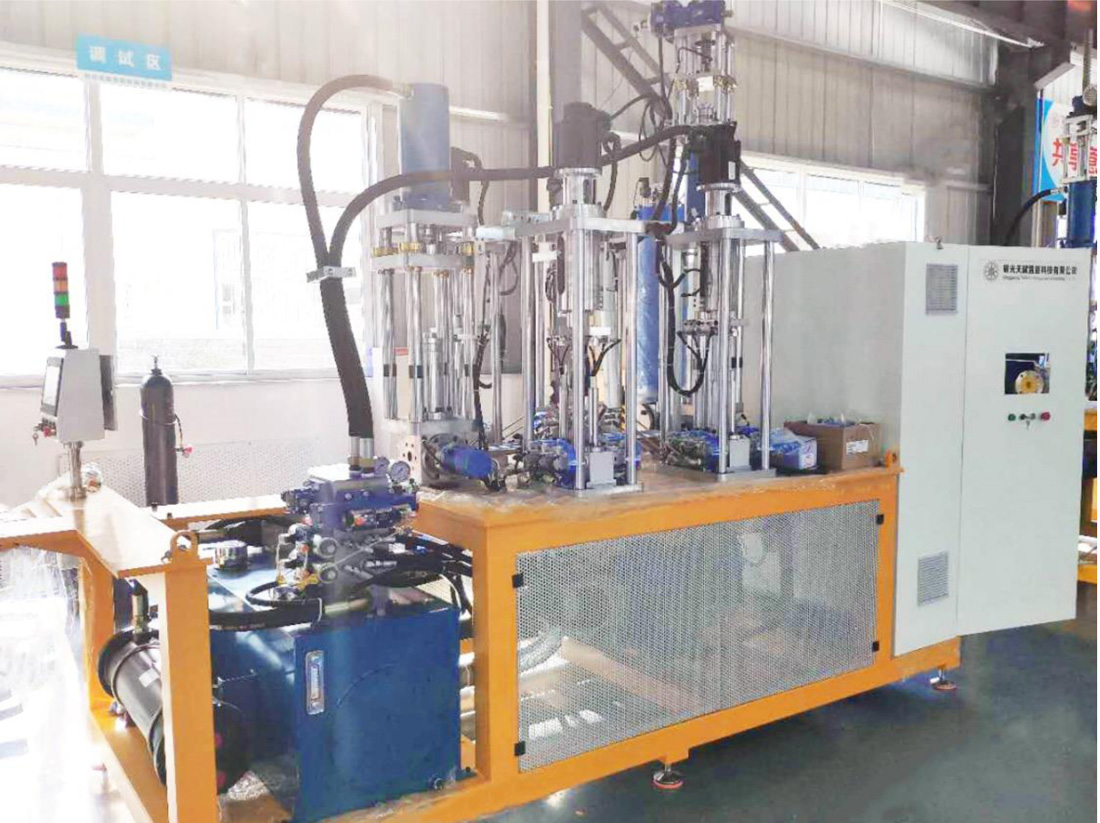

調色機共由三個部分組成，分別為調色系統，油壓循環系統以及電氣控制系統。
在該機型中，先由主軸抽取原始基料，通過油缸的作用，將基料壓入染料艙內，與此同時，四個調色軸根據預先設定好的工藝數據配比，與主軸同步運行，注入一定容量的染料，然后在染料艙內通過油缸二次加壓的過程，充分?jǐn)嚢枞诤?，最后從?dǎo)管中流出成品。
該動作過程中最重要的點就是主軸與四個調色軸運動的同步性，在高速往復運行的過程中，必須保持五軸動作同時開始，同時結束，且在運行過程中，各軸下壓的壓力需保持穩定，這些要素都是最后成品質量的保證。

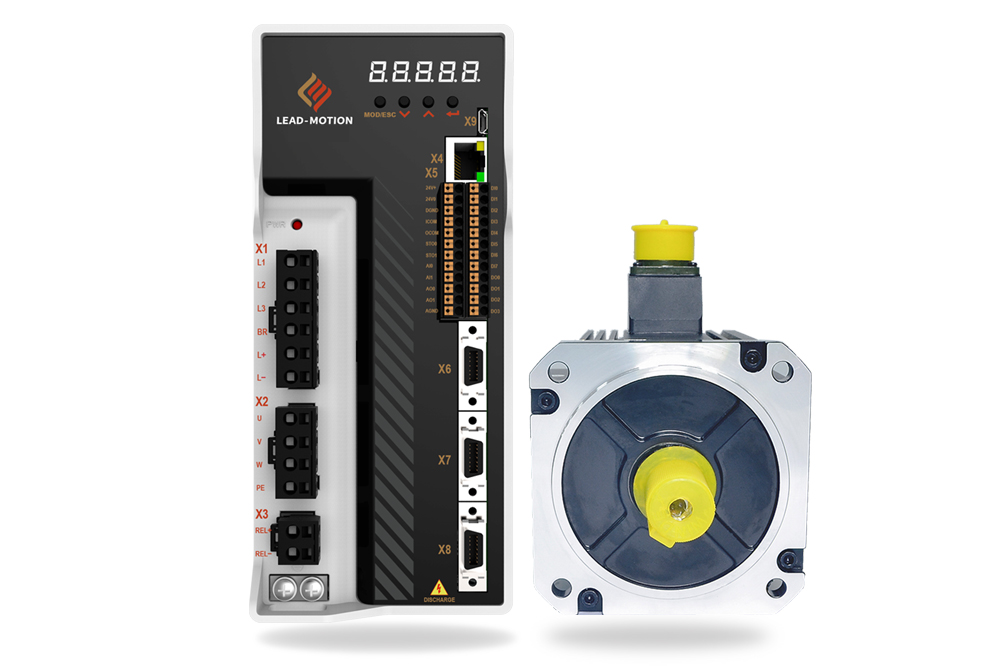

三、系統介紹 本套系統選用永宏 PLC 上位作為控制器，選擇洛源 P1 系列高性能伺服作為動力機構，系統運行穩定，運行速度在 0.8m/s，加速度可達 0.5g，運行過程中扭矩波動在 2%之內，制作出來的成品質量滿足客戶要求。

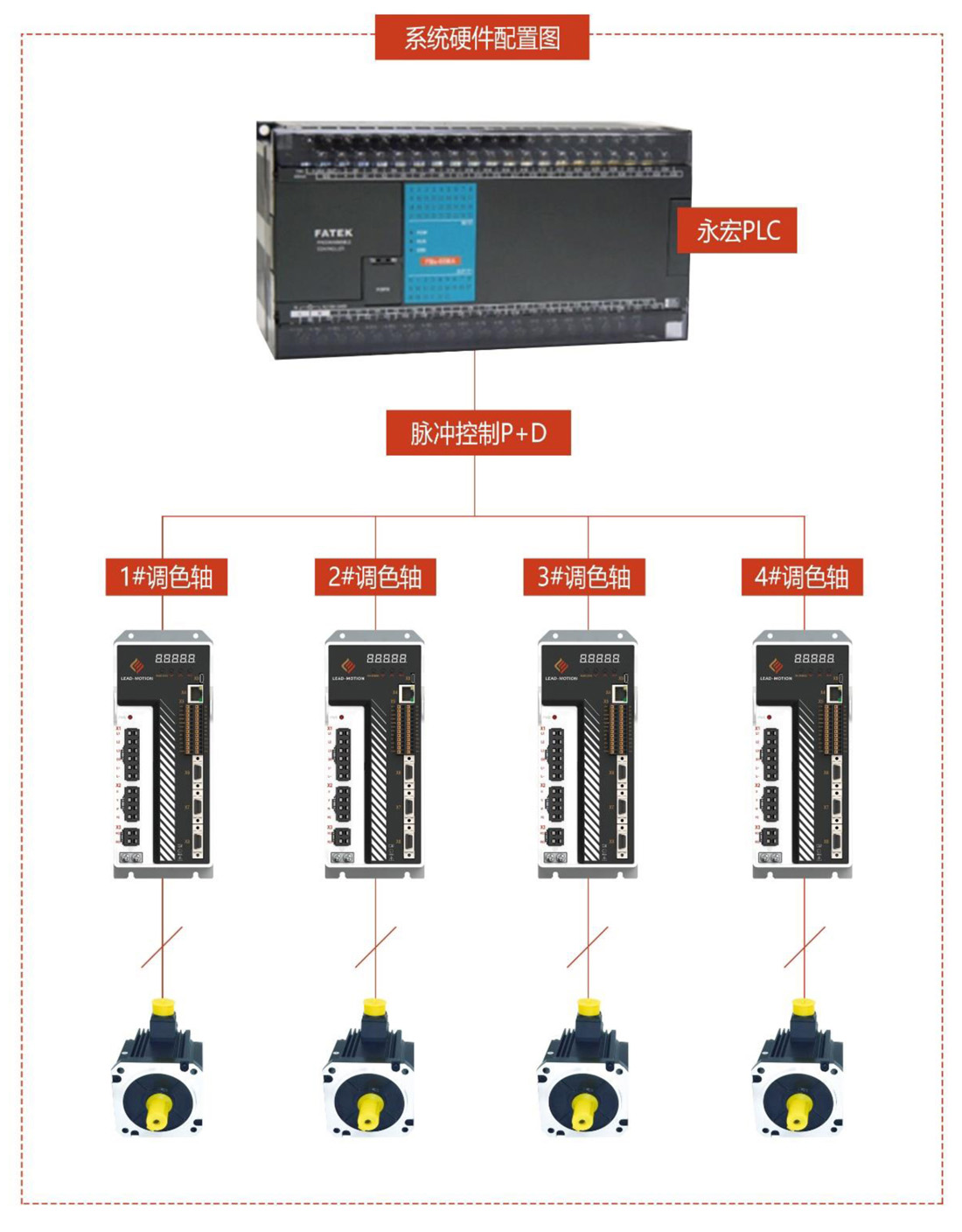

系統應用到的產品以及硬件如下圖所示：
方案實現：
選用永宏 PLC 作為上位，通過脈沖對四個調色軸進行位置控制，根據預先設定好的工藝數據，控制四個軸是否運動，運動距離的長短，運動速度的快慢。
伺服通過 IO 點反饋出伺服的當前狀態，給到 PLC。例如伺服是否存在報警，電機運行位置是否到達等。
四、系統優勢 1，伺服脈沖口最高脈沖頻率為 4MHz，可以配合上位進行超高脈沖頻率控制，控制精度更高。伺服 IO 口采 用可插拔式接線端子，接線更方便，布線更整潔，省時省力。
2，在該機型上可以 0.8m/s 的速度，0.5g 的加速度進行快速運行，運行過程中扭矩波動在 2%之內，可靠的 保證調色效果。
3，洛源伺服可支持多編碼器協議，若客戶有提升精度或者降本的需求，可以靈活更換不同編碼器的電機。 4，洛源伺服預留嵌入式 PLC 與可插拔總顯卡，方便客戶日后功能升級。
五、總結 使用洛源伺服后，在相同的機型上，完美替換原日系高端品牌，在滿足了客戶降本的硬性需求下，精度也 保持了原先的標準，并且給客戶預留了后期靈活升級的基礎，給客戶帶來看的見的實惠和利益。
